• 高精密全自动Mini-LED点胶机Sherpa63

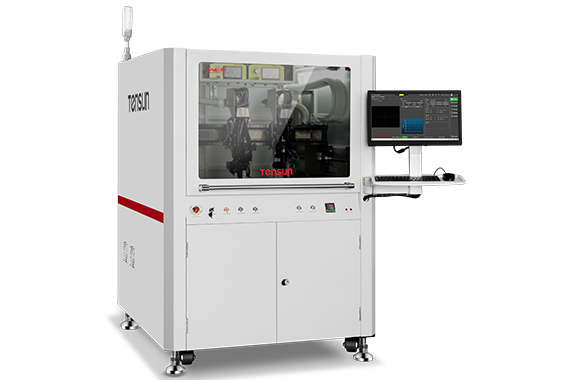

高精密全自动Mini-LED点胶机Sherpa63

专业面向mini-LED Lens、Dam、Fill的高精度点胶工艺而开发, 适用于玻璃基板、PCB基板Mini-LED产品。



产品详情 产品特点 应用场合

型号

Sherpa63

外观尺寸

1125x1270x1600mm

重复定位精度

X/Y:±0.005mm Z:±0.005mm

最大速度

X/Y:1000mm/s Z:300 mm/s

点胶控制系统

 压电喷射阀JVS96

适用产品尺寸

(50~600)x(50~500)mm

适用产品

玻璃基板、PCB基板Mini-LED产品

喷射阀喷嘴加热温度

常温~100℃

顶升底板加热温度

常温~160℃

供气要求

0.5 Mpa

设备重量

1200KG

1、专业面向mini-LED Lens、Dam、Fill的高精度点胶工艺而开发;

2、适用于玻璃基板、PCB基板的精密点胶制程;

3、行业领先的双阀双CCD实时识别补正与同步点胶技术,效率与同类产品提升20%以上,兼顾精度与效率双要求;

4、X轴直线电机双动子独立设计,小尺寸多拼板或大尺寸单板均可灵活快速调整喷阀间距;

5、Y轴双驱直线单机设计,满足高精度、高速度与高加速度要求;

6、行业领先的平面精度补偿技术,满足±0.5mm以内的点胶位置精度要求。





 玻璃基板、PCB基板Mini-LED产品
